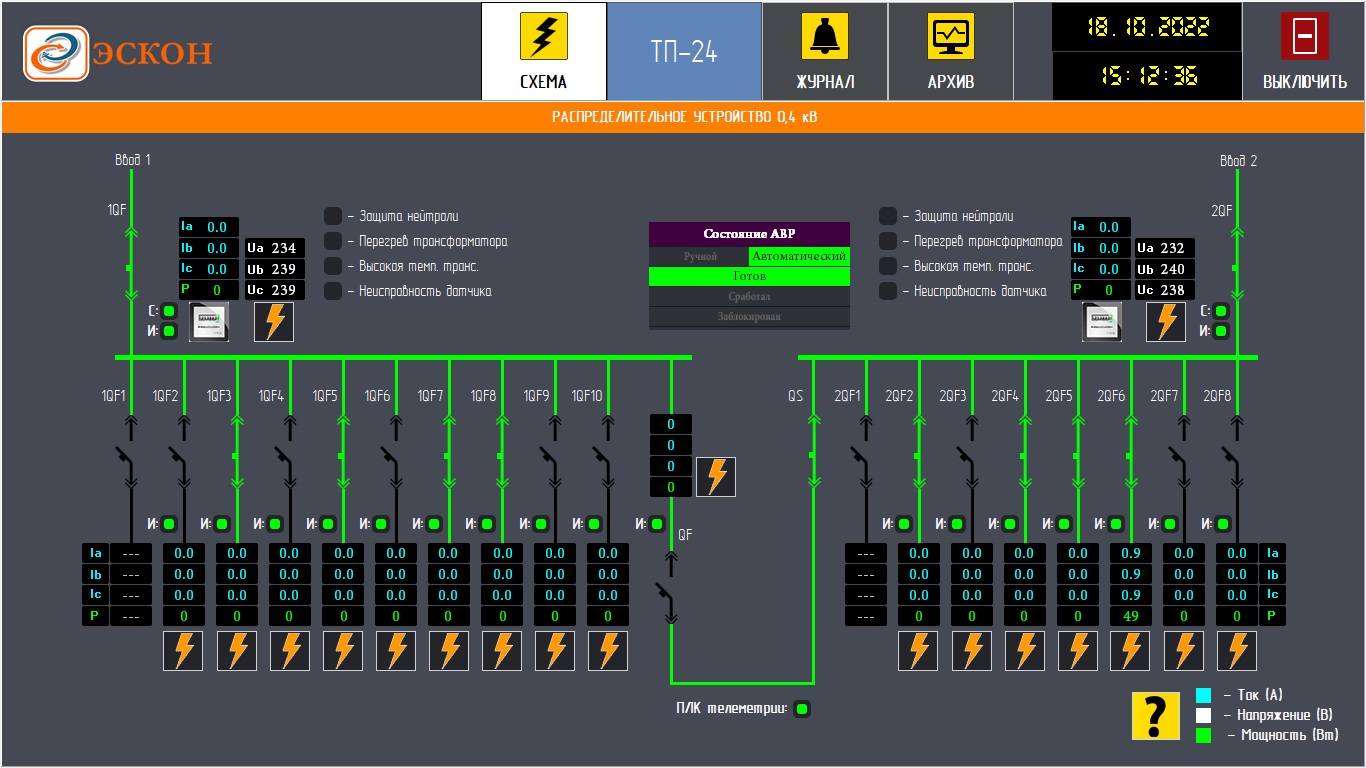

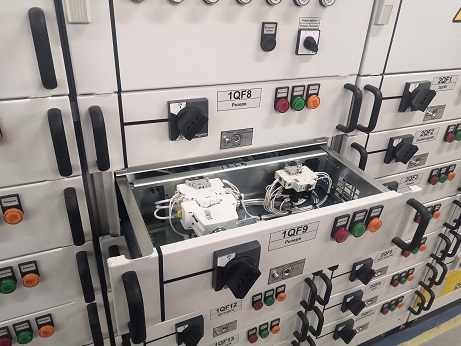

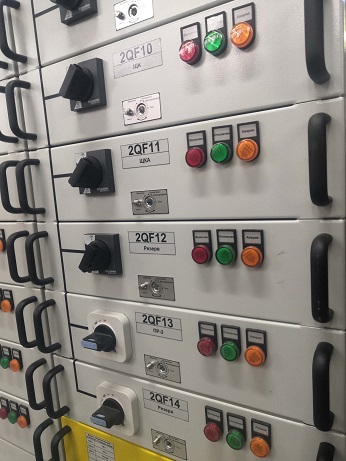

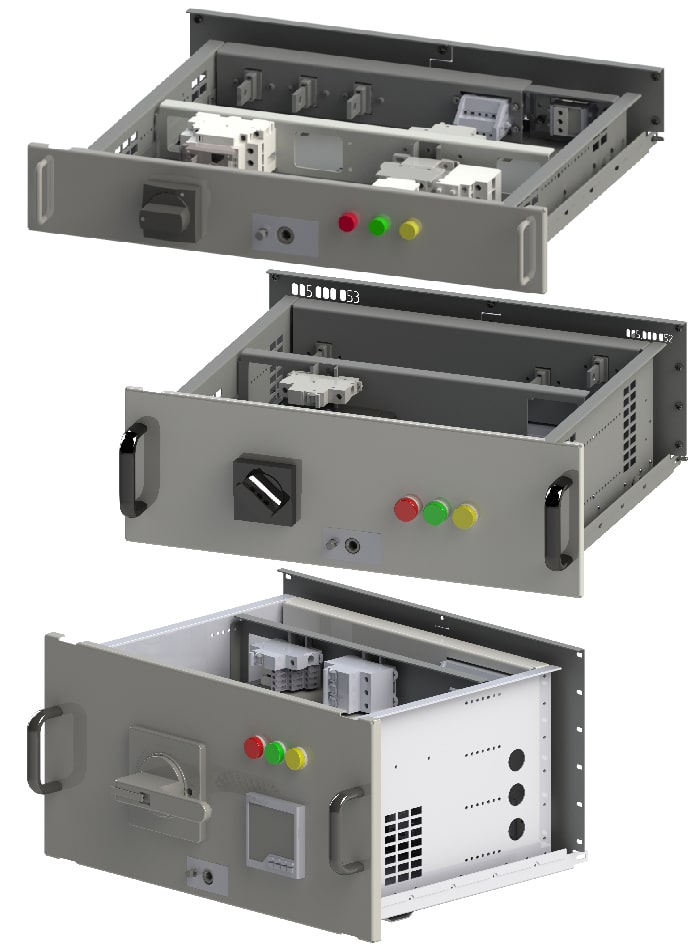

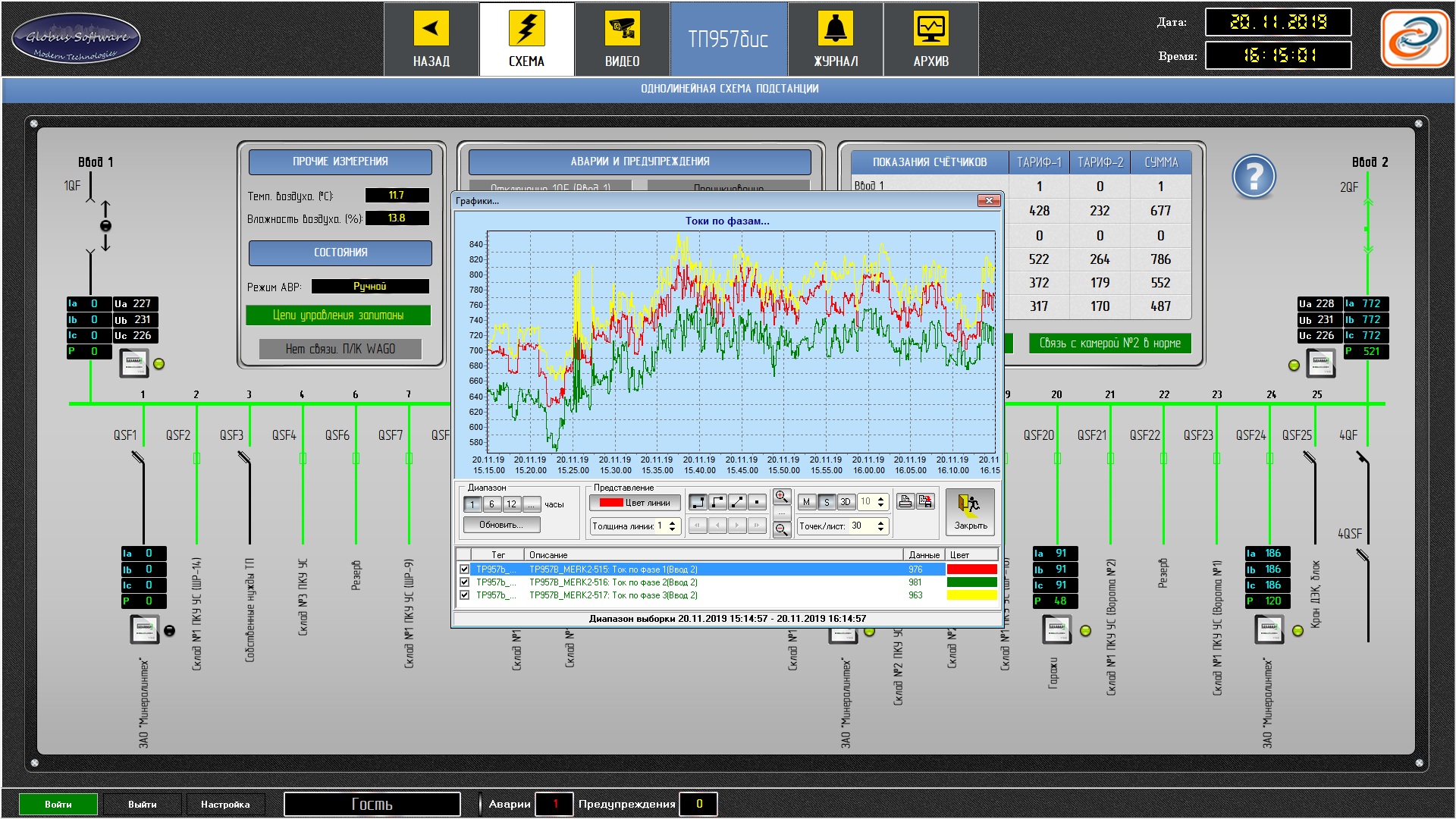

Общие сведения
НКУ «ЭСКОН-М» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 или 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, для управления электрооборудованием и его защиты от токов короткого замыкания и перегрузок.
НКУ «ЭСКОН-М» применяется в составе систем электроснабжения, управления и автоматики в качестве распределительных щитов (ГРЩ, РЩ), в том числе распределительных устройств со стороны низкого напряжения (РУНН) трансформаторных подстанций 35/10/6/0,4(0,69) кВ, 35/0,4(0,69) кВ, 10(6)/0,4(0,69) кВ, щитов и шкафов стан- ций управления (ЩСУ), щитов собственных нужд энергетических станций и подстанций (ЩСН).
Условия эксплуатации
| Характеристика | Значение |
| Климатическое исполнение | УХЛ3.1 по ГОСТ 15150 |
| Температура окружающего воздуха | от - 10°С до +40°С |
| Высота установки над уровнем моря | до 1000 м. Допускается эксплуатация НКУ на высоте над уровнем Моря более 1000 м, с учетом снижения диэлектрической прочности воздуха |
| Атмосферное давление | от 86,6 до 106,7 кПа ( от 650 до 800 мм рт. ст.) |
| Влажность воздуха | 50% при температуре +40°С и 90% при температуре +20°С |
| Окружающая среда | Не взрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих металлы и изоляцию. Содержание в окружающей среде коррозионно-активных агентов для атмосферы типа II (промышленная) по ГОСТ 15150. |
Основные технические характеристики
| Наименование параметра | Значение |
| Род тока главных цепей | Переменный трехфазный |
| Номинальное напряжение, кВ | 0,4; 0,69 |
| Частота переменного тока, Гц | 50 |
| Род тока и величина напряжения оперативных цепей, В | Переменный 220; Постоянный 220 |
| Номинальное напряжение изоляции, кВ | 0,69; 1 |
| Категория перенапряжения | III - IV |
| Номинальный ток сборных шин, А | 100; 160; 250; 320; 400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000 |
| Ток электродинамической стойкости, кА | 5; 9; 13; 16; 20; 31; 40; 46; 51; 53; 66; 86; 106; 132 |
| Ток термической стойкости в течение 1 сек, кА | 2; 4; 6; 7; 9; 14; 18; 21; 23; 24; 30; 39; 48; 60 |
| Система заземления | TN-C, TN-C-S, TN-S, TT, IT |
| Вид внутреннего разделения по ГОСТ Р 51321.1 | 1; 2а; 2b; 3a; 3b; 4a; 4b |
| Степень защиты по ГОСТ 14254 | IP31; IP41; IP54 |
| Вид обслуживания | Односторонее; Двустороннее |
